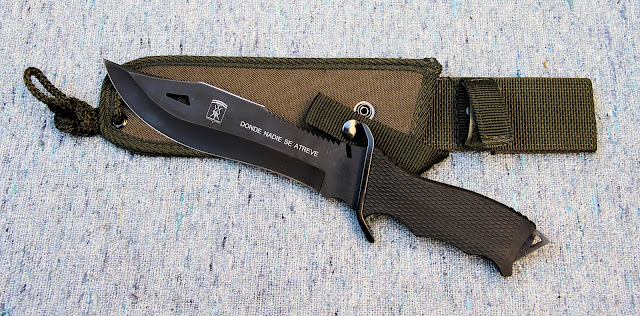

Yarará Cazador de Montaña (Argentina)

Realizado por Yarará de Buenos Aires, Argentina para la Compañía de Cazadores de Montaña del Ejército Argentino.

Se trata de un cuchillo de múltiples funciones debido a sus diferentes tipos de filo. El filo principal es de ángulo variable, el lomo trae una sección de filo grueso para hachar, otra sección serrada y una muesca para doblar planchuelas.

Ficha Técnica:

Largo de filo: 195 mm

Largo Total: 325 mm

Peso Total: 500 grs

Peso Cuchillo: 400 grs

Espesor Hoja: 5 mm

Largo Mango: 125 mm

Material del Mango: caucho natural

Material Hoja: Ac. SAE 6150 (Acero al Carbono aleado con Cromo-Vanadio)

Terminación Hoja: Pavonado Negro mate

Dureza de la Hoja RC: 57/58

Tipo Filo: Doble - Cóncavo (Hollow Ground)

Accesorios: Vaina cordura color negra

Guardamano: Acero Cementado Templado

Terminación Guardamanos: Negro Epoxi.

La hoja en uno de sus lados trae el nombre del modelo con el tipo de acero y la marca de fábrica. En el otro lado el escudo de los Cazadores de Montaña, junto a su frase ''Donde Nadie Se Atreve''

IMÁGENES DE LA COMPAÑÍA CAZADORES DE MONTAÑA

Yarará Tango (Argentina)

Fabricada por Yarará de Buenos Aires, Argentina. Esta daga es utilizada por varias unidades especiales, para lo cual se le hacen pequeñas modificaciones a fin de adaptarla a los requerimientos de cada unidad. Entre ellas podemos nombrar al Grupo G.O.E. de Santa Cruz, G.E.S. de Mendoza, ETER de Córdoba y la Escuela de Instrucción Elite de Paraná, Entre Ríos.

Ficha Técnica:

Largo de filo: 165 mm

Largo Total: 290 mm

Espesor Hoja: 5 mm

Largo Mango: mm

Material del Mango: caucho natural

Material Hoja: Ac. SAE 6150 (Acero al Carbono aleado con Cromo-Vanadio) de una sola pieza.

Terminación Hoja: Pavonado Negro mate

Dureza de la Hoja RC: 56/58

Tipo Filo: Doble - Cóncavo (Hollow Ground)

Accesorios: Vaina Polyester

Guardamano: Acero Inoxidable inyectado y pintura negro Epoxi

Actualización de Entrada

Se agregó una variante de esta daga:

Daga Arsenal de Artillería de Marina Zárate - AAMZ (Argentina)

Actualización de Entrada

Se agregó otra variante en :
Modificación de Bayoneta Máuser Modelo Argentino Modelo 1909 a Cuchillo de Combate - Segundo Modelo

Sable Bayoneta de Servicio de Gendarmería Nacional (Primer y Segundo Modelo) (Argentina)

Armados por Gendarmería Nacional con piezas Alemanas y Argentinas, entre los años 1942/43, en los talleres de Campo de Mayo, las partes fueron provistas por el Arsenal Esteban de Luca del Ejército Argentino.
Se realizaron dos variantes de acuerdo al origen de las piezas utilizadas, acá en las fotos la segunda variante es la superior y la primer variante la inferior, de acuerdo a la clasificación hecha en el libro de Sufritti y Albino.

Las hojas pueden ser dos, una igual a las bayonetas Máuser Modelo Argentino 1891/1909, con la que se diferencia en que el filo del sable comienza a 27 mm. de la cruz y en las bayonetas Máuser a los 35 mm. y el vaceo en el sable es más largo con respecto a la bayoneta.
La otra hoja utilizada es de sable cortada, en estas hojas los vaceos llegan a la punta.

La cruz es de acero con anillo y botón en el gavilán que va hacia adelante. En la primera variante tiene 7 mm. de espesor, en la segunda variante es mucho más robusta con 9 mm. de espesor, en la foto anterior la segunda variante a la izquierda.

Las puntas difieren, en la segunda variante (izquierda) la punta de la vaina y de la hoja terminan más redondas que en la primera variante (derecha). La vainas de la primer variante son iguales a las vainas de la bayoneta de Máuser y las de la segunda variante son similares salvo por la punta antes del botón.

Las empuñaduras están realizadas en una sola pieza de bronce con 15 ranuras perpendiculares. Es similar a la empuñadura de la bayoneta de Rémington Argentina Modelo 1879, se diferencian en que es más corta y más delgada.
Carece de sistema de traba, pero cuenta con la canaleta en forma de U para el encastre en el arma.
En la primer variante esta canaleta llega hasta la cruz, en la segunda no llega terminando un par de milímetros antes.

Carecen de cuños o marcas, solo tienen una numeración de cuatro dígitos, en este caso 0354 para la segunda variante a la izquierda y 1923 para la primera a la derecha.

Las medidas son:
Primera Variante (Inferior en la fotos)
Largo Total 510 mm.
Largo de Hoja 400 mm.
Largo Empuñadura 115 mm.
Ancho Hoja 24 mm.
Espesor Hoja 6 mm.
Diámetro Anillo 14.5 mm.

Segunda Variante (Superior en las fotos)
Largo Total 535 mm.

Largo de Hoja 422 mm.

Largo Empuñadura 115 mm.

Ancho Hoja 24 mm.

Espesor Hoja 6 mm.

Diámetro Anillo 14 mm.

Bayoneta FAL Modelo 1963 Tubular Argentina (Argentina)

Fabricada en Argentina por la Dirección General de Fabricaciones Militares, en la Fábrica Militar de Armas Portátiles Domingo Matheu de Rosario.

Hoja de sección irregular, plana en la parte superior y en la inferior curva. Punta central. La cara inferior termina en dos planos de 40 mm. La hoja está parkerizada.
El cubo cumple las funciones de empuñadura, es metálico y es una sola pieza junto con la hoja. Tiene cuatro ranuras de 27mm por 5 mm de bordes redondeados que son para el escape de gases y tiene bordes de refuerzo en cada uno de sus extremos. La palanca de traba está en la parte posterior inferior del cubo.
Vaina de plástico negro, botón del tahalí redondo.

Largo Total 290 MM.
Largo de Hoja 160 MM.
Ancho 21,5 MM.
Espesor 6 MM.
Largo del Cubo 120 MM.
Diámetro Externo Cubo 25 MM
Diámetro Interno Anterior Cubo 15 MM
Diámetro Interno Posterior Cubo 22 MM.
Se utilizó en el fusil FAL PARA III y IV, calibre 7,62x51 mm.

Bayoneta FAL Modelo 1963 Tubular Belga (Argentina)

Fabricadas por FN (Fabrique Nationale di Armes de Guerre) de Herztal, Bélgica.

Hoja de sección semicircular, pavonada 30 mm. cerca del cubo y el resto parkerizada.
Empuñadura conformada por el cubo. Es una sola pieza junto con la hoja. Posee cuatro ranuras de escape de gases al montar sobre el apaga llamas del fusil.
Algunas vienen marcadas con una letra G, las letras KM (Koninlije Marine) y cinco dígitos. En la vaina algunas una letra B.
Vaina metálica pavonada, con botón para tahalí, con un brocal de 6 mm. que se prolonga en la parte posterior hacia arriba con una chapa para tomar el tahalí.y sujeta con dos remaches.



Largo Total 290 MM.
Largo de Hoja 160 MM.
Ancho 21,5 MM.
Espesor 6 MM.
Largo del Cubo 120 MM.
Diámetro Externo Cubo 25 MM
Diámetro Interno Anterior Cubo 15 MM
Diámetro Interno Posterior Cubo 22 MM.

Se utilizó en el fusil FAL PARA III y IV, calibre 7,62x51 mm.




DIFERENCIAS CON EL MODELO ARGENTINO




Acá les muestro imágenes del Modelo Argentino (Inferior) y el Modelo Belga (Superior)

El Modelo Belga cuenta con vaina metálica con botón para tahalí en forma de gota de agua, el Modelo Argentino con vaina plástica con el botón del tahalí redondo, también en el botón de la punta presenta un orificio para pasar un cordón, en el Belga carece del mismo.

En el mecanismo de engarce, el Modelo Belga (Izquierda) presenta el brazo de la palanca más corto que la del Modelo Argentino (Derecha)
La superficie del tubo en el Modelo Belga es pulida, en el Modelo Argentino más rugosa.

Los ejemplares acá mostrados pertenecen a la colección de Gustavo Pablo Fierro. El  Modelo Belga presenta la punta cortada por eso se ve de menor longitud, pero las medidas son iguales en ambos modelos.

Cuchillo Bayoneta FAL Tipo A Argentino (Argentina)

Fabricado en Argentina por la Dirección General de Fabricaciones Militares, en la Fábrica Militar de Armas Portátiles Domingo Matheu de Rosario.
Hoja de bordes paralelos, punta al centro, sección de la hoja romboidal, con filo a todo lo largo de la parte inferior y con contrafilo de una longitud de 120 mm.
Empuñadura con cachas de plástico negro, con un fino segrínado transversal, sujetas con dos tornillos. La palanca de traba se encuentra en la parte posterior del pomo. El pomo y la cruz están parkerizados. La cruz no tiene gavilán y se prolonga 10 mm hacia la parte inferior y actúa como tope de la mano; en la parte superior tiene el anillo con dos apaga llamas de 40 mm de longitud.
Las vainas pueden ser metálicas o plásticas, las primeras parkerizadas y las otras pintadas de negro.

Largo Total 310 MM.
Largo de Hoja 200 MM.
Ancho 21,5 MM.
Espesor 4,5 MM.
Diámetro de Anillo 14,5 MM.

Se utilizó en el fusil FAL 1, calibre 7,62x51 mm.
Esta bayoneta tiene un montaje flexible, puesto que estando calada puede desplazarse hacia delante solamente, presionando un resorte del montaje que tiene por objeto interferir menos en la presición del tiro.

Cuchillo Bayoneta FAL Tipo A Belga (Argentina)

Fabricadas en Bélgica por Fabrique Nationale di Armes de Guerre de Herstal.

Hoja de bordes paralelos, punta al medio, con filo completo en el borde inferior y con 120 mm. de contrafilo. Los primeros 50 mm. de la hoja desde la guarda pueden ser parkerizados o pintados en negro.
La cruz o guarda, tiene el orificio del cañon provisto de un apaga llamas, consistente en dos prolongaciones hacia delante de 40 mm.
La empuñadura tiene cachas de madera sujetas con dos tornillos pasantes. En el pomo lleva el mecanismo de engarce, con la palanca del mismo hacia atrás. Generalmente se encuentran parkerizados o pintados de negro.
Vaina metálica parkerizada o pintada de negro con botón tipo alemán.
Se encuentran con numeración de cinco dígitos, sin marcas y cuños.

Estas bayonetas aparecieron con las primeras compras de fusiles FAL I calibre 7.62x51 mm., alrededor del año 1950.

Bayoneta Steyr AUG Modelo 1978 (Eickhorn KCB-77) (Argentina)

Fabricadas por Eickhorn de Alemania para Steyr AUG de Austria. Es el modelo KCB-77 de Eickhorn, conocidas en Argentina como bayoneta Steyr AUG por venir con estos fusiles.
El hecho que acá se las denomine como Modelo 1978 es por el año en que entraron al país.


Hoja de bordes paralelos con punta al centro, con filo en casi toda su longitud, lomo con 48 dientes que se prolongan sobre el costado izquierdo y remata en bowie. A 60 mm de la punta tiene un orificio casi rectangular de 14 x 8 mm para armar con la vaina un corta alambres. Parkerizada totalmente.
De todos modos sus fabricantes ofrecían varias opciones a los compradores, entre las opciones tenemos el largo de hoja, la terminación de la misma parkerizada o cromada, el corta alambres, abrelatas en la guarda, el color de la empuñadura y tahalí desmontable.

Empuñadura con cachas de plástico color gris verdoso, verde, caqui o negro, sujetas con un tornillo pasante de plástico y cubren totalmente la espiga. Pomo metálico, pavonado, que va sujeto a la espiga por un tornillo philips. Cruz de chapa de 4 mm de espesor, con anillo en la parte superior y en la inferior se curva a 90 grados hacia delante.
Vaina de plástico gris verdoso, del mismo color de la empuñadura. En la punta tiene una chapa, sujeta con tornillos, con la cual se arma el corta alambre y además remata en un destornillador plano de 8 mm.


Largo Total 305 MM.
Largo de la Hoja 175 MM.
Ancho 30 MM.
Espesor 3,5 MM.
Diámetro Anillo 22 MM.


Se utiliza con el fusil Steyr AUG calibre 5,56x45 mm. Hay muy pocas porque fueron provistas como dotación de vehículos blindados comprados a Austria.

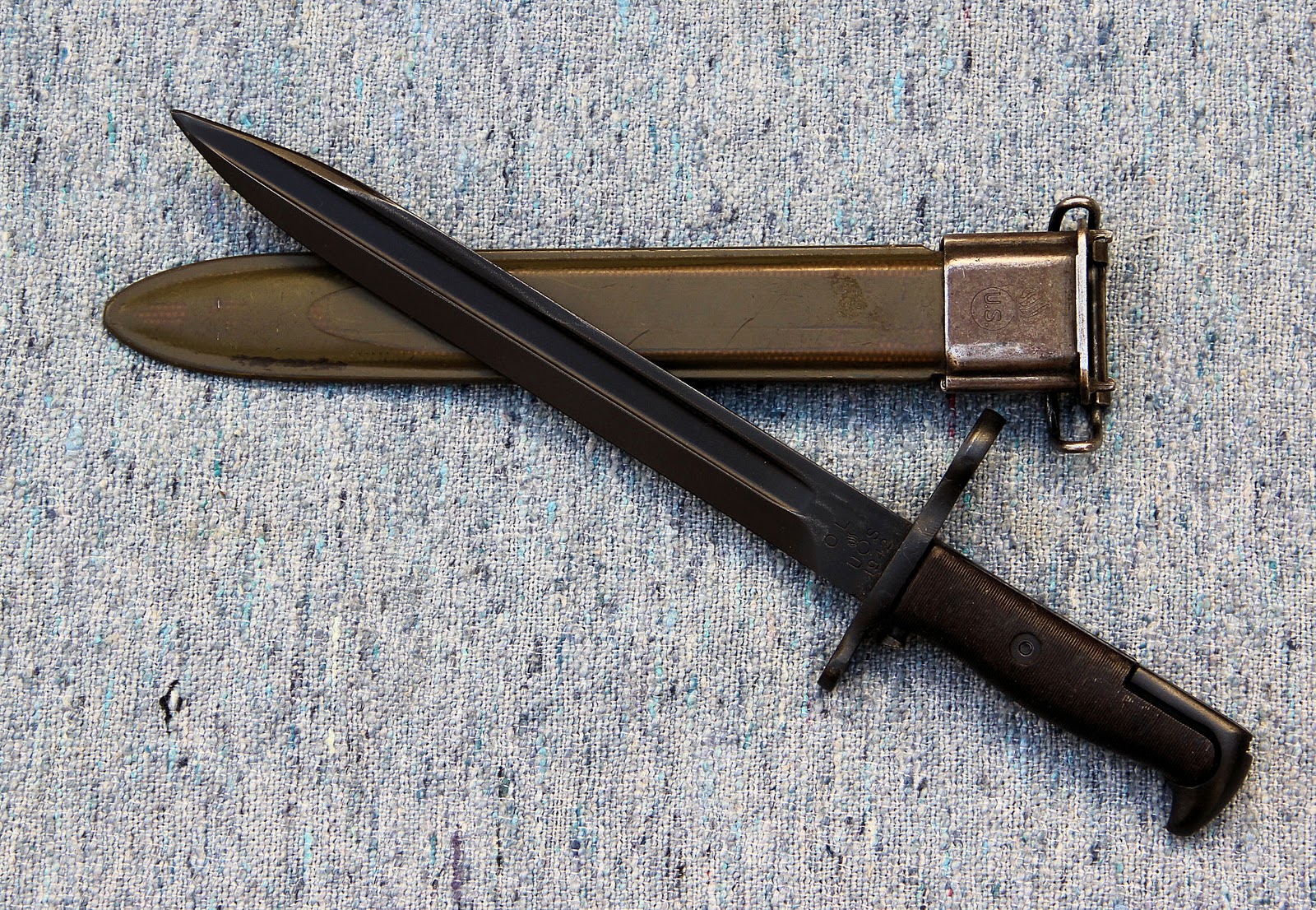

Bayoneta Modelo 1905E1 Garand - Beretta (Argentina)

Originarias de Estados Unidos y modificadas en Italia por Beretta entre los años 1966/68. Se aumentó el diámetro del anillo, para lo cuál se cambió la cruz por una con un anillo de 22 mm, para que entrara el apaga llamas que se le agregó al fusil, luego de cambiar de calibre.
Hay dos variantes en la hoja, una con punta central y otra con punta arriba en el lomo. Ambas con vaceos en cada cara que llegan hasta la punta en la primera versión y en la segunda como tiene la punta arriba en línea con el lomo, los vaceos llegan hasta el filo.
Empuñadura con cachas de plástico negro o marrón oscuro con segrínado transversal fino, sujetas con un tornillo. La cruz tiene anillo, pero sin gavilán, consta de dos ranuras opuestas en las que entran los ganchos de la vaina para mantener la bayoneta. Cruz y pomo parkerizados o pavonados.

Vaina de la bayoneta M3 de 1942 acortada o bien de M7 nueva, ambas son similares. Son de plástico reforzado color verde oliva, brocal de acero parkerizado o pintado verde.

Primera Versión:
Largo Total 373 MM.
Largo de Hoja 256 MM.
Ancho 26,6 MM.
Espesor 6 MM.
Diámetro Anillo 22 MM.

Segunda Versión:
Largo Total 367 MM.
Largo de Hoja 250 MM.
Ancho 26,6 MM.
Espesor 6 MM.
Diámetro Anillo 22 MM.

Se utilizó en el fusil M1 Garand modificado, conocido ahora como Garand Beretta calibre 7,62x51mm. NATO, al que se le agregó apaga llamas y se le cambió el cargador de ocho por uno de veinte tiros.
El ejemplar de las fotos es de la primera variante.
